Energieumwandlung: Arbeit-Gewicht

Allgemein

Ein kleines Gewicht wird an eine Schnur angehängt, die auf einer Rolle aufgewickelt auf der Achse eines Tachogenerators angebracht ist. Lässt man das Gewicht fallen, beginnt die LED, die am Ausgang des Generators angeschlossen ist, zu leuchten. Der Versuch veranschaulicht die Energieumwandlung von potenzieller in elektrische Energie.

Bilder

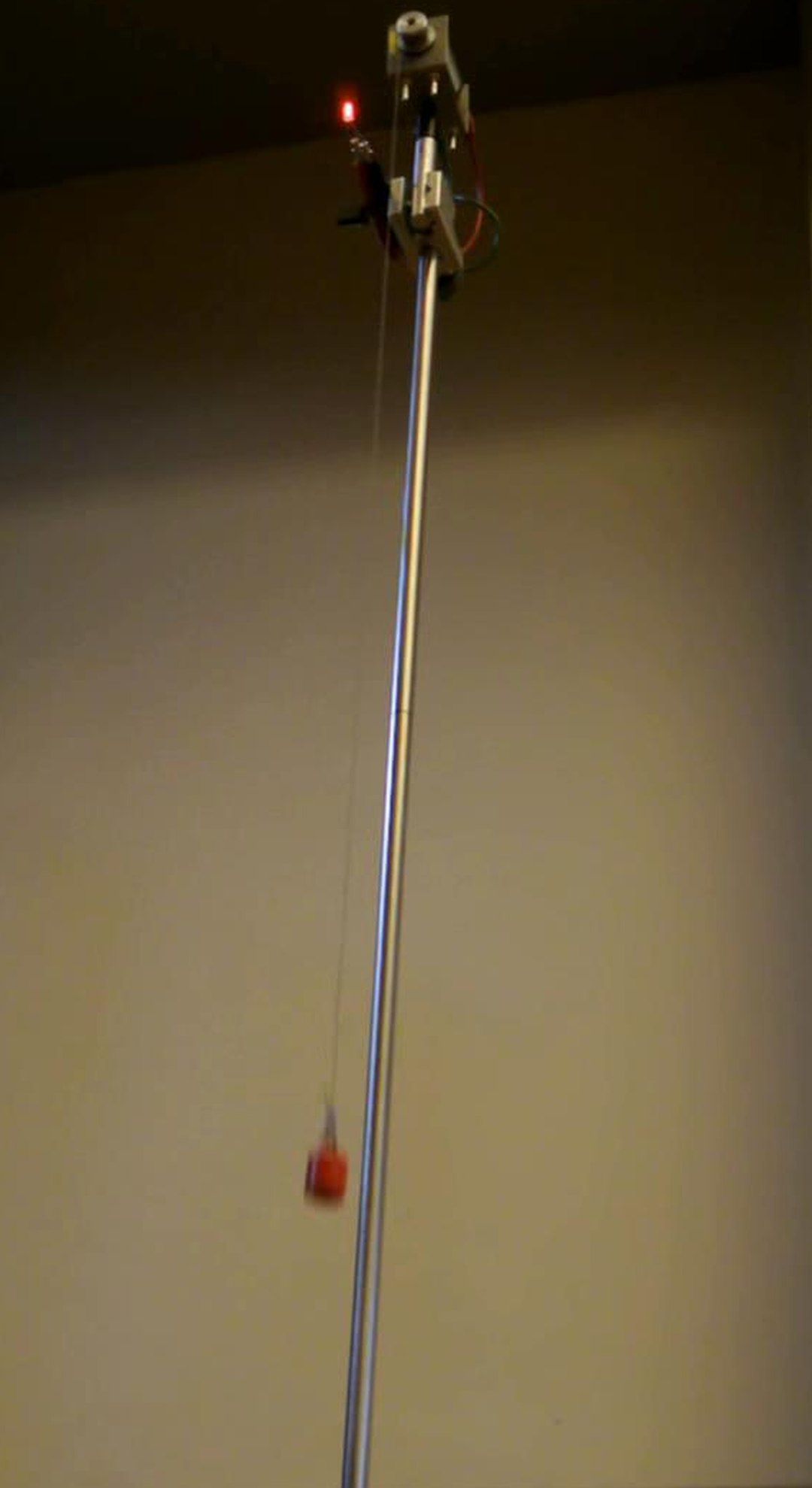

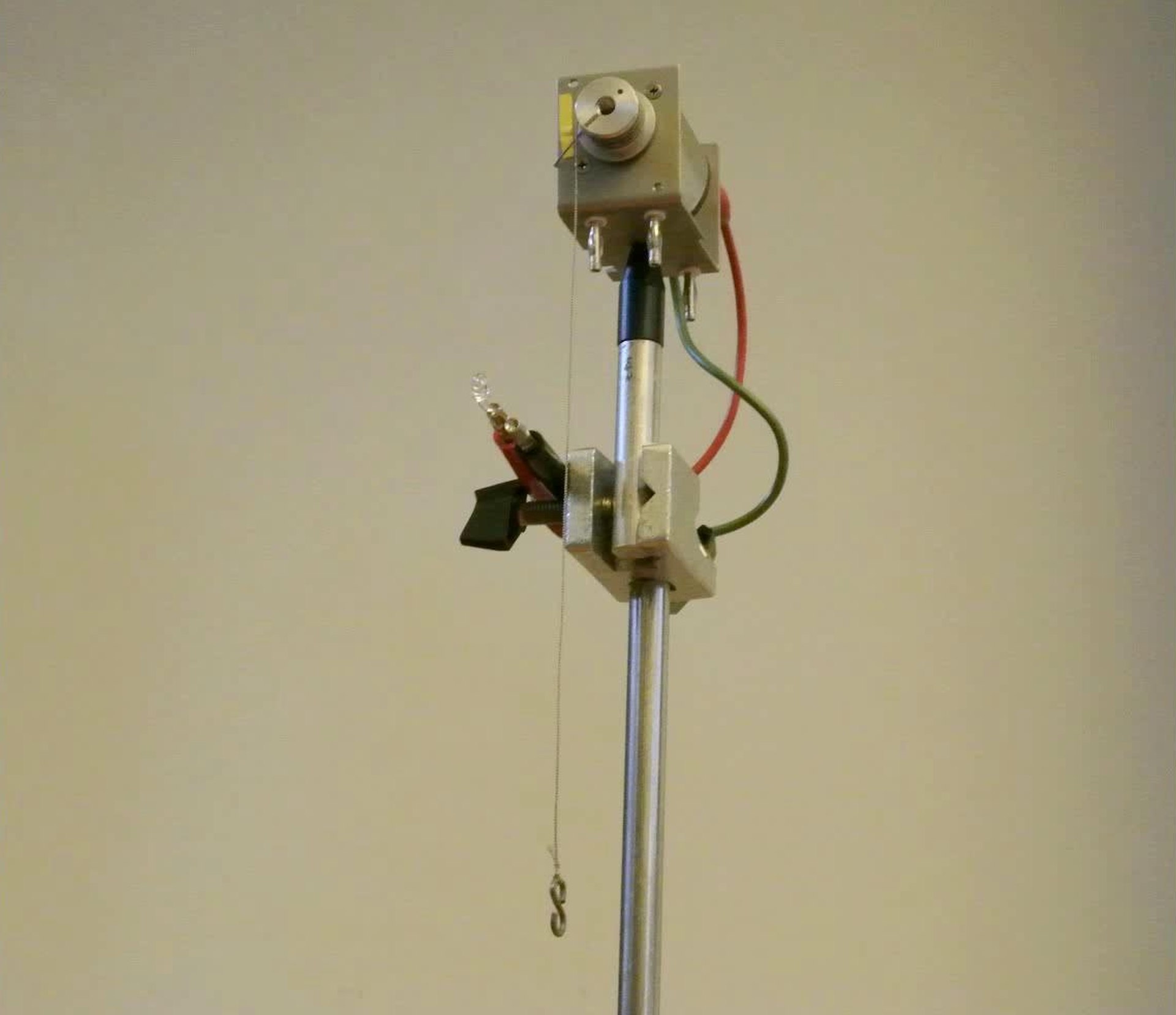

Versuchsaufbau

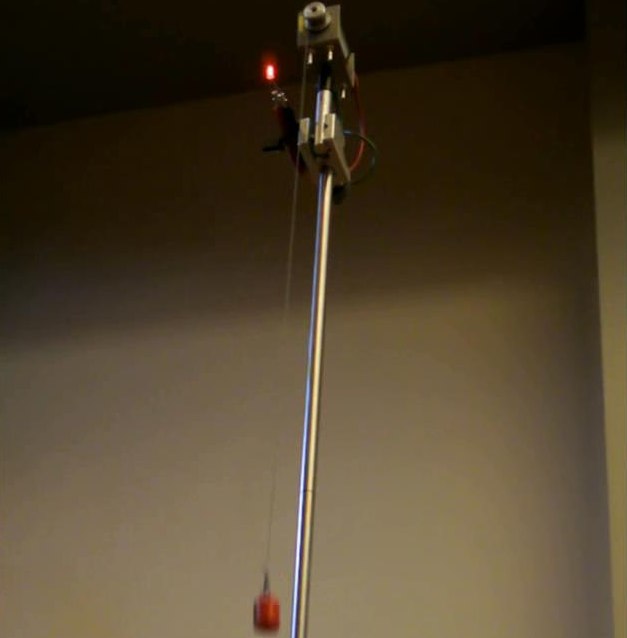

Das Gewicht an der Schnur saust nach unten, sobald man es loslässt.









Video

Durchführung

Material:

Tachogenerator mit Schnurrolle (Sammlungsraum Schrank 17 Regal c)
Gewicht (Sammlungsraum Schrank 2 Regal c)
LED (Sammlungsraum Schrank 17 Regal c)
Stativmaterial (Hörsaal Vorbereitungsraum Schrank 25)
Verbindungskabel (Hörsaal Vorbereitungsraum Kabelwagen)



Aufbau:

Tachogenerator in entsprechender Höhe am Stativmaterial befestigen und die LED am Ausgang des Generators anschließen.



Durchführung:

Die Schnur aufwickeln und das Gewicht an den Haken hängen.




Dokumente

---

#tags

A 41.8.3, Energieumwandlung-Arbeit-Gewicht
