Lorentzkraft (Strom führende Leiter im Magnetfeld/Stromschaukel)

Allgemein

Ein stromdurchflossener Leiter in einem Magnetfeld erfährt eine Kraft, die - wie der Versuch zeigt - vom Betrag, der Polarität und Richtung des Stromflusses zur Magnetfeldrichtung abhängt.


Bilder

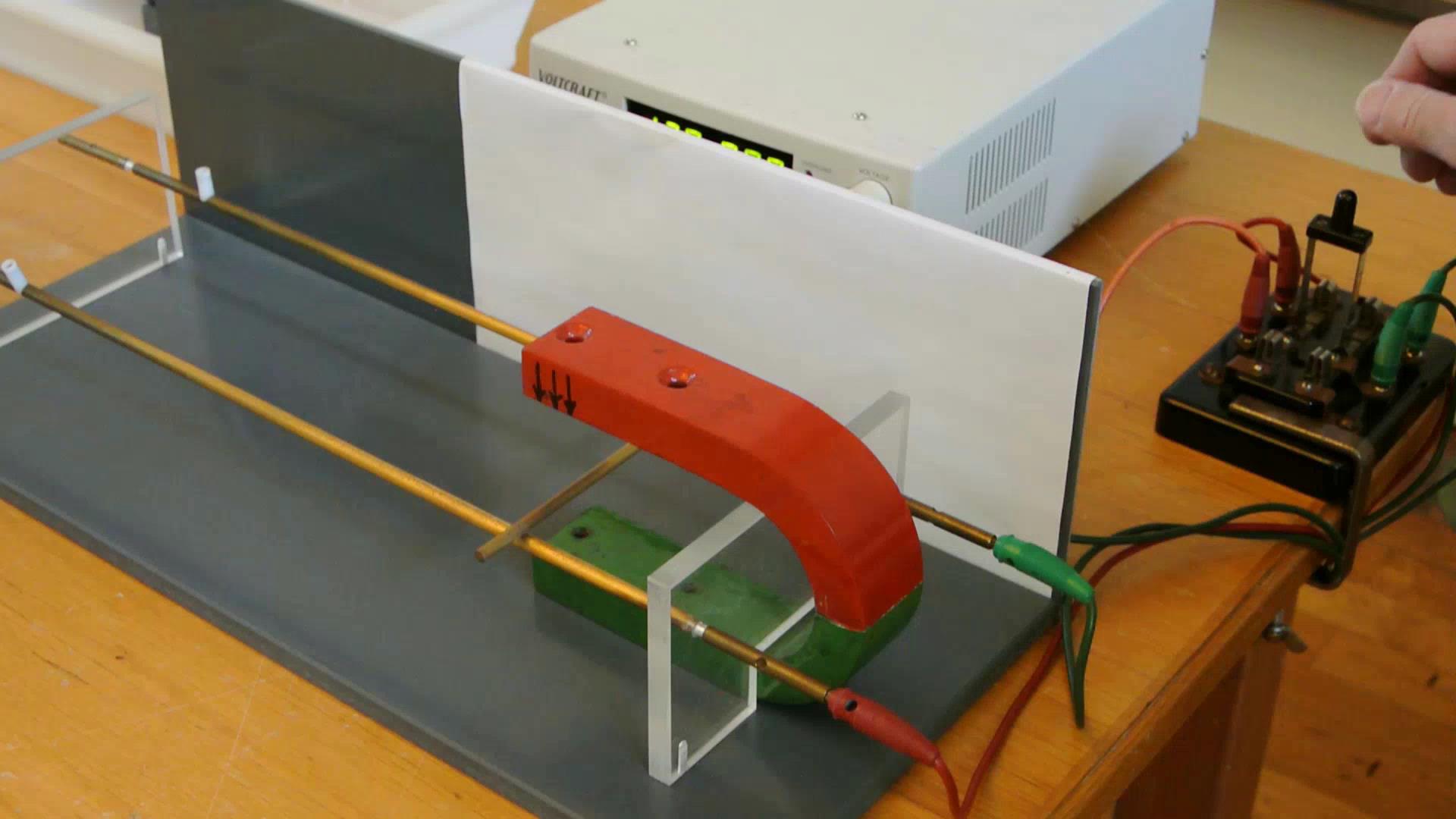

Versuchsaufbau

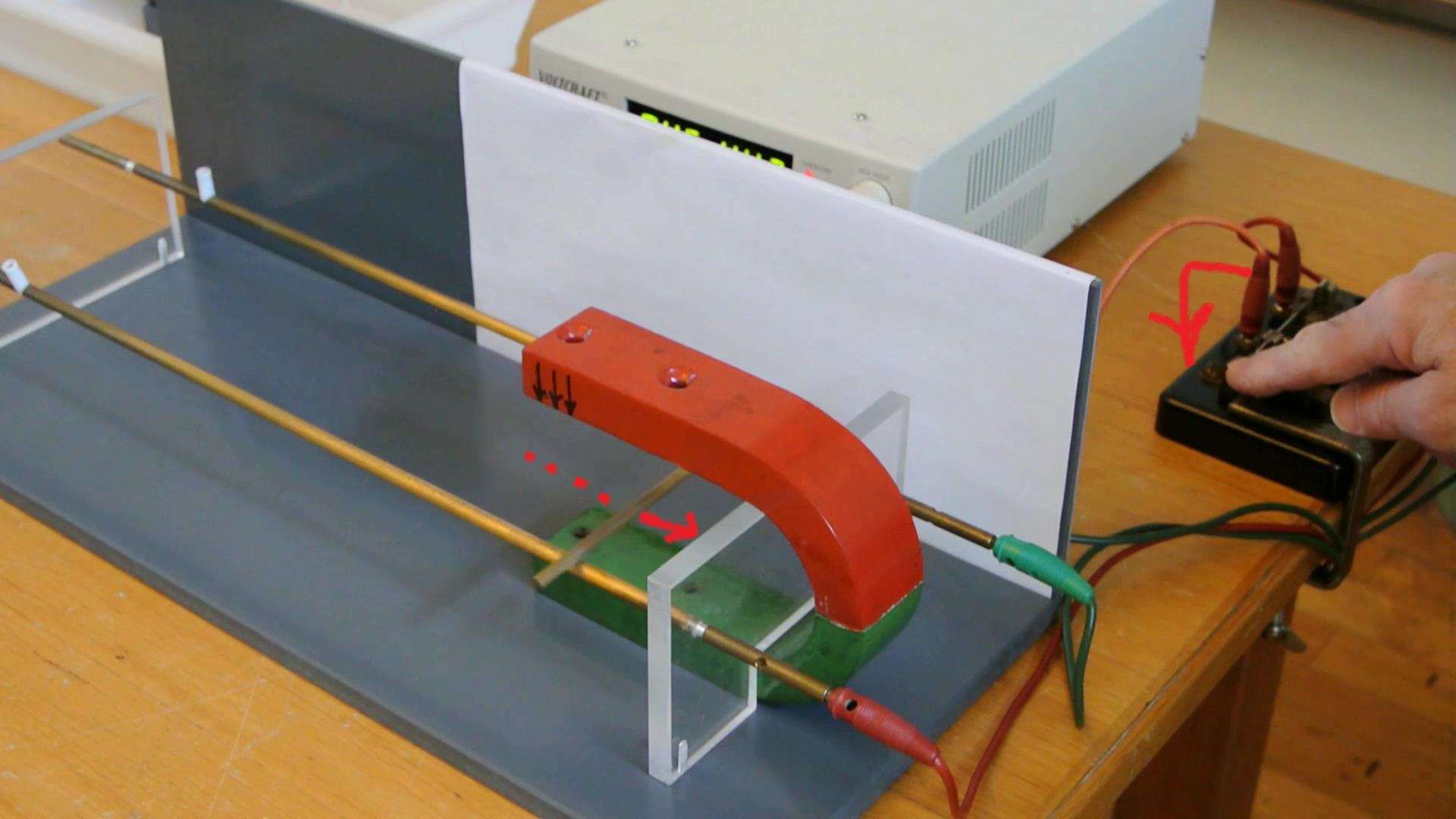

Einschalten des Stromkreises

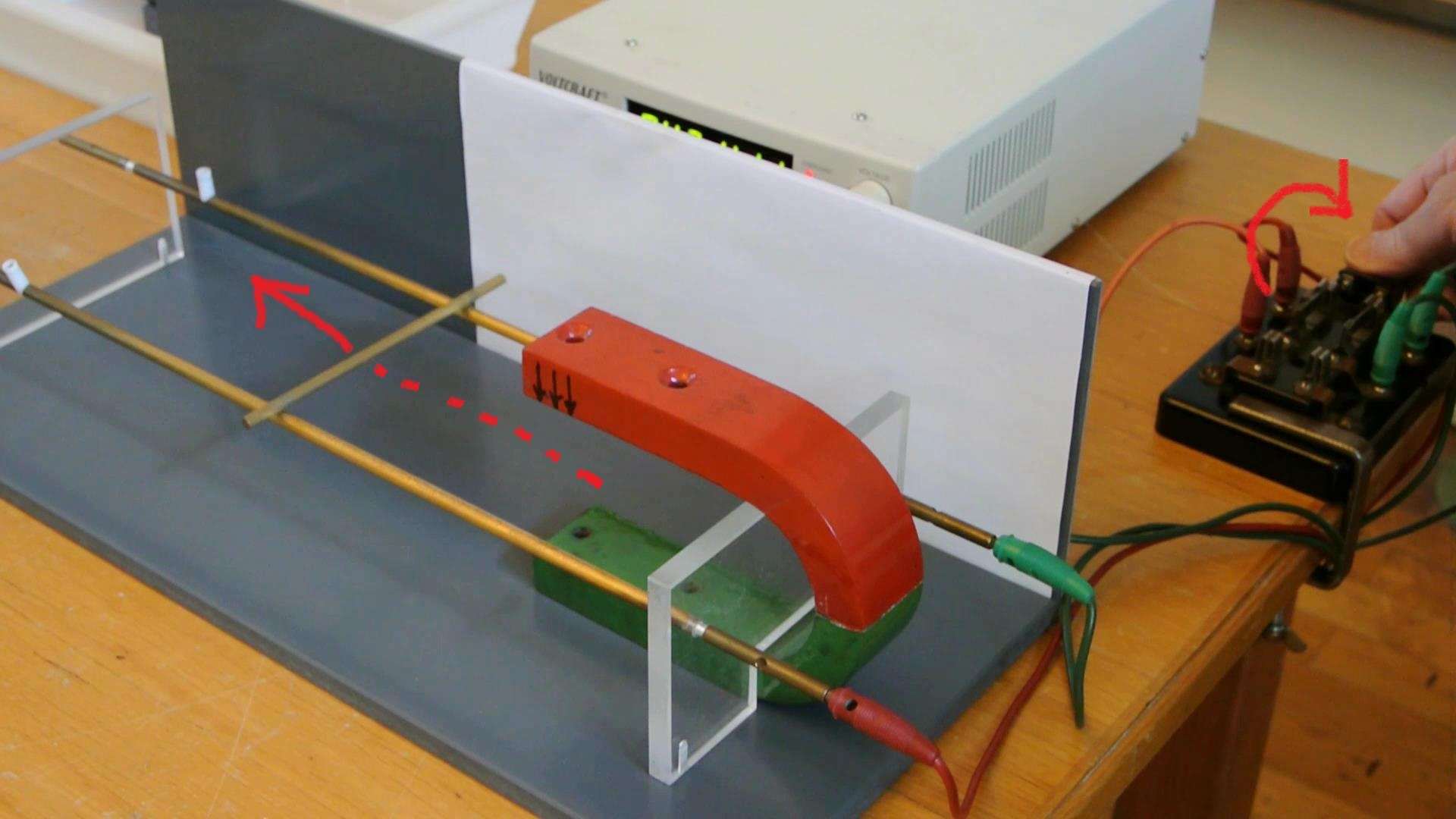

Umgepoltes Einschalten



Video

Durchführung

Material:

Apparat für Lorentzkraft (Sammlungsraum Schrank 10e)
Netzteil 15 Volt/40 Ampere (Hörsaal Vorbereitungsraum Schrank 40)
Messerschalter (Hörsaal Vorbereitungsraum Schrank 28)
Verbindungskabel (Hörsaal Vorbereitungsraum Kabelwagen)



Aufbau:

Apparat an den Messerschalter mit Umpolmöglichkeit anschließen. Strom führende Stangen mit feinem Sandpapier abziehen und mit Alkohol reinigen. Geeigneten Strom am Netzteil einstellen.



Durchführung:

Strom kurzzeitig einschalten und Kraftrichtung durch Umpolen der Speisespannung beobachten.



Hinweise:

Leiter werden heiß, nur kurzzeitig einschalten!! Ausschalten nicht vergessen!



Dokumente

---

#tags

E 42.1, Stromführende Leiter, Lorentz-Kraft, Lorenzkraft, Leiterschaukel
