Großer van de Graaff-Generator

Allgemein

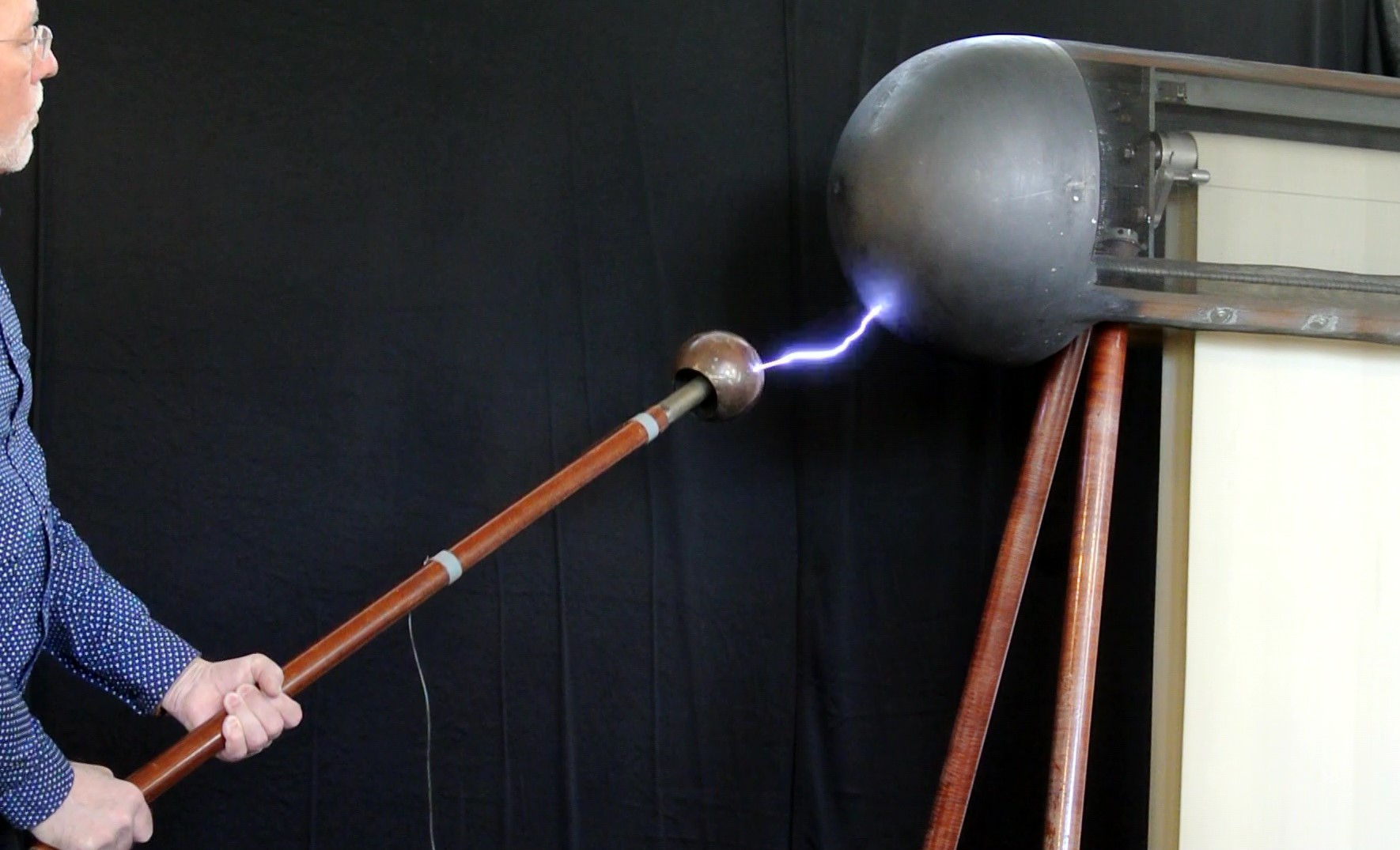

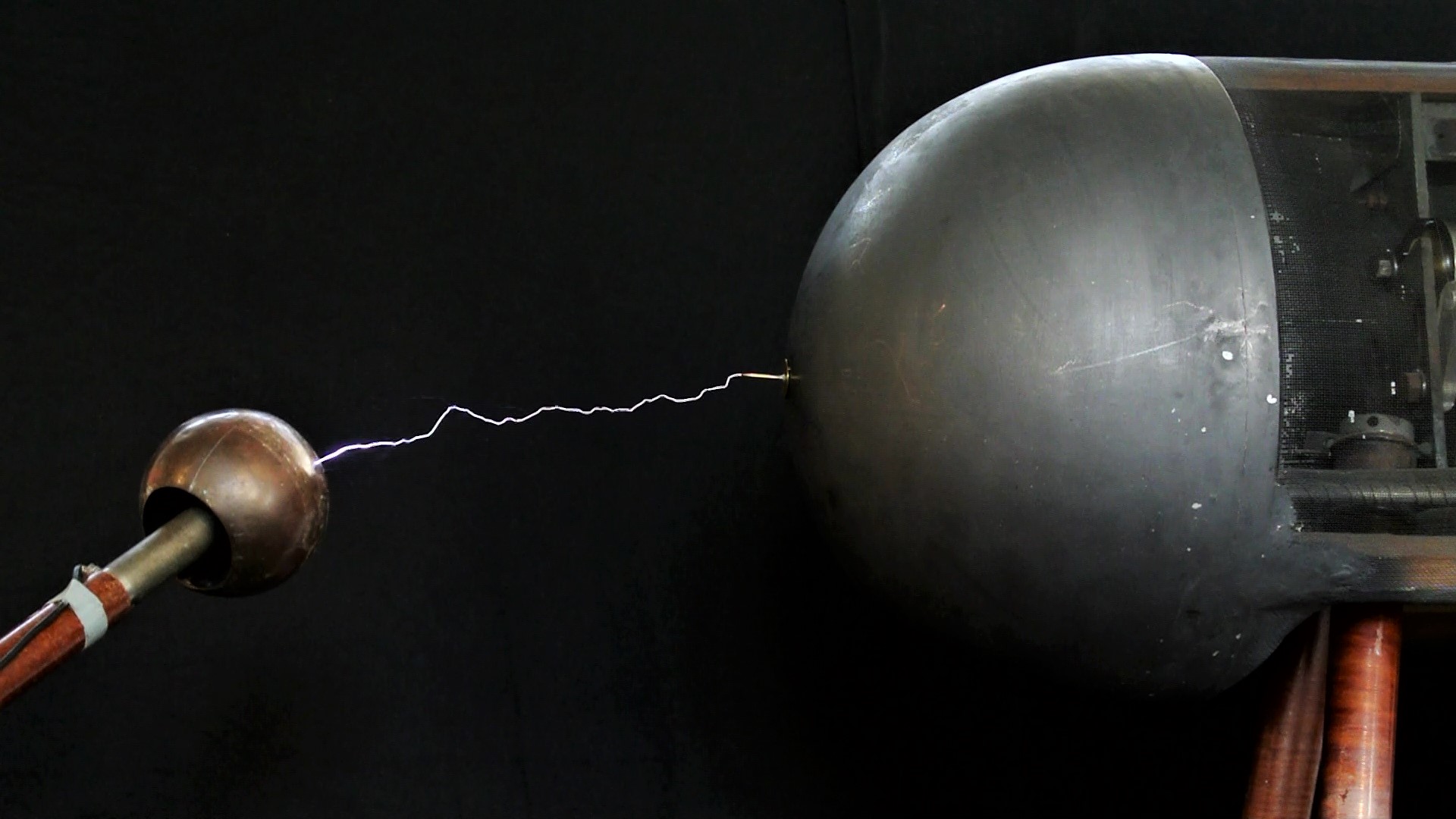

Der Bandgenerator wandelt mechanische Energie in elektrische Energie um. Dazu werden von einer externen Spannungsquelle Ladungen durch Aufsprühen mit einem feinen Draht auf ein umlaufendes Band gebracht und mit diesem in das Innere des metallischen Hohlzylinders transportiert. Im Inneren des Hohlzylinders werden die Ladungen wiederum durch einen feinen Draht, der über das isolierende Band gespannt ist, abgegriffen und auf Grund der Influenz auf die Zylinderoberfläche gedrängt. Das Innere des Zylinders ist wie ein Faradayscher Käfig feldfrei, sodass immer mehr Ladungen auf die Zylinderoberfläche transportiert werden und sich sehr hohe Spannungsdifferenzen aufbauen. Wird die Feldstärke zu hoch kommt es zu Entladungen.


Bilder

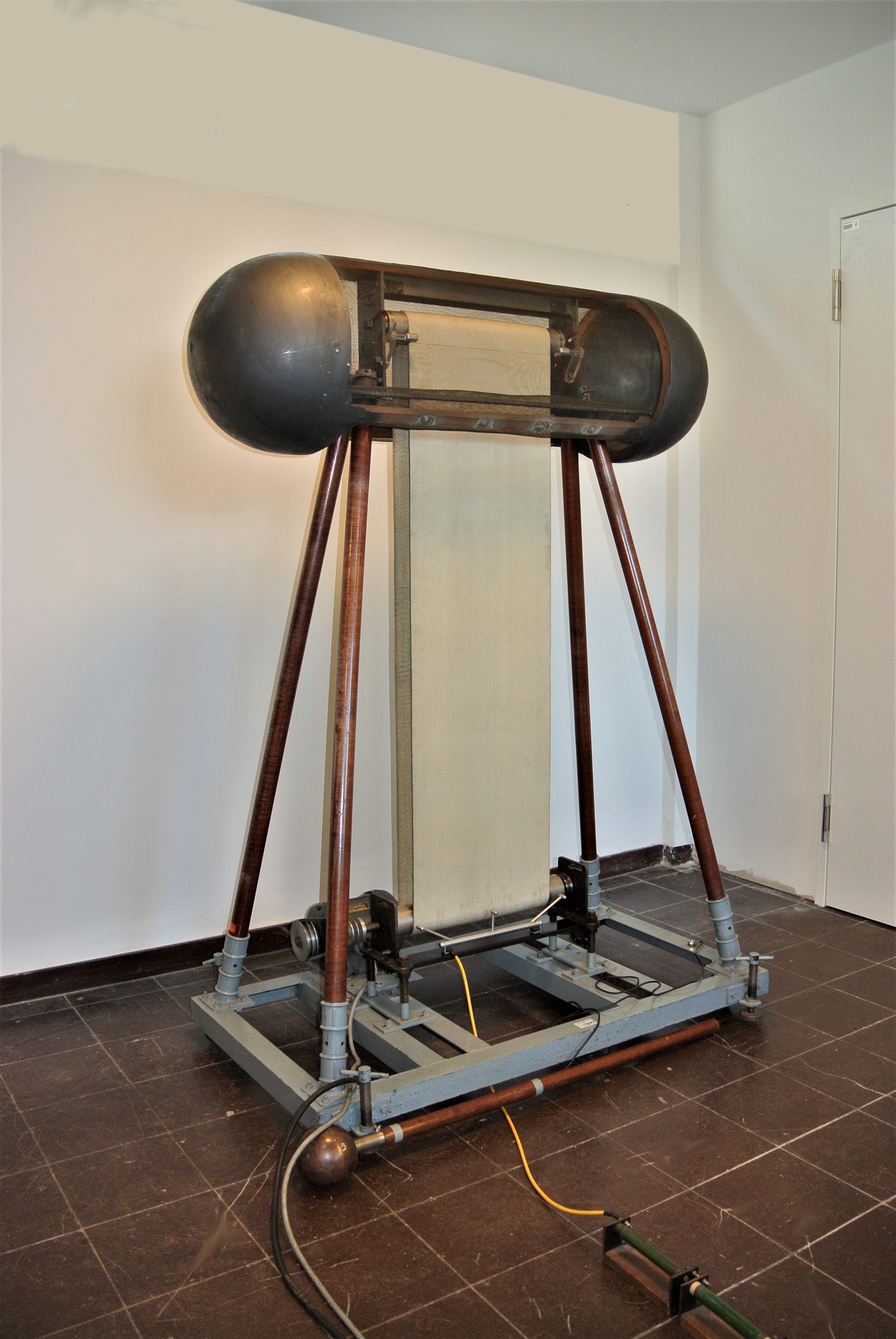

Versuchsaufbau











Spitzeneffekt



Video



Durchführung

Material:

Großer van de Graaff-Generator (Lager-Vorraum)
HV-Netzgerät 25kV (Hörsaal Vorbereitungsraum Schrank 40)
Schutzwiderstand 200 kOhm liegt bei
Kugelkonduktor mit Isolierstab zum Entladen liegt bei
Mütze mit Papierstreifen(Sammlungsraum auf Schrank 9)
Alu-Tellerchen (Sammlungsraum Schrank 9 Regal c)
Spitzenrad (Hörsaal Vorbereitungsraum Schrank 10 Regal a)
Papierbüschel (Sammlungsraum Schrank 9 Regal c)
Elektrometer (Sammlungsraum Schrank 21 Boden)
Verbindungskabel (Hörsaal Vorbereitungsraum Kabelwagen)
Kunststoff-Tritt(Sammlungsraum neben Schrank 9)



Aufbau:

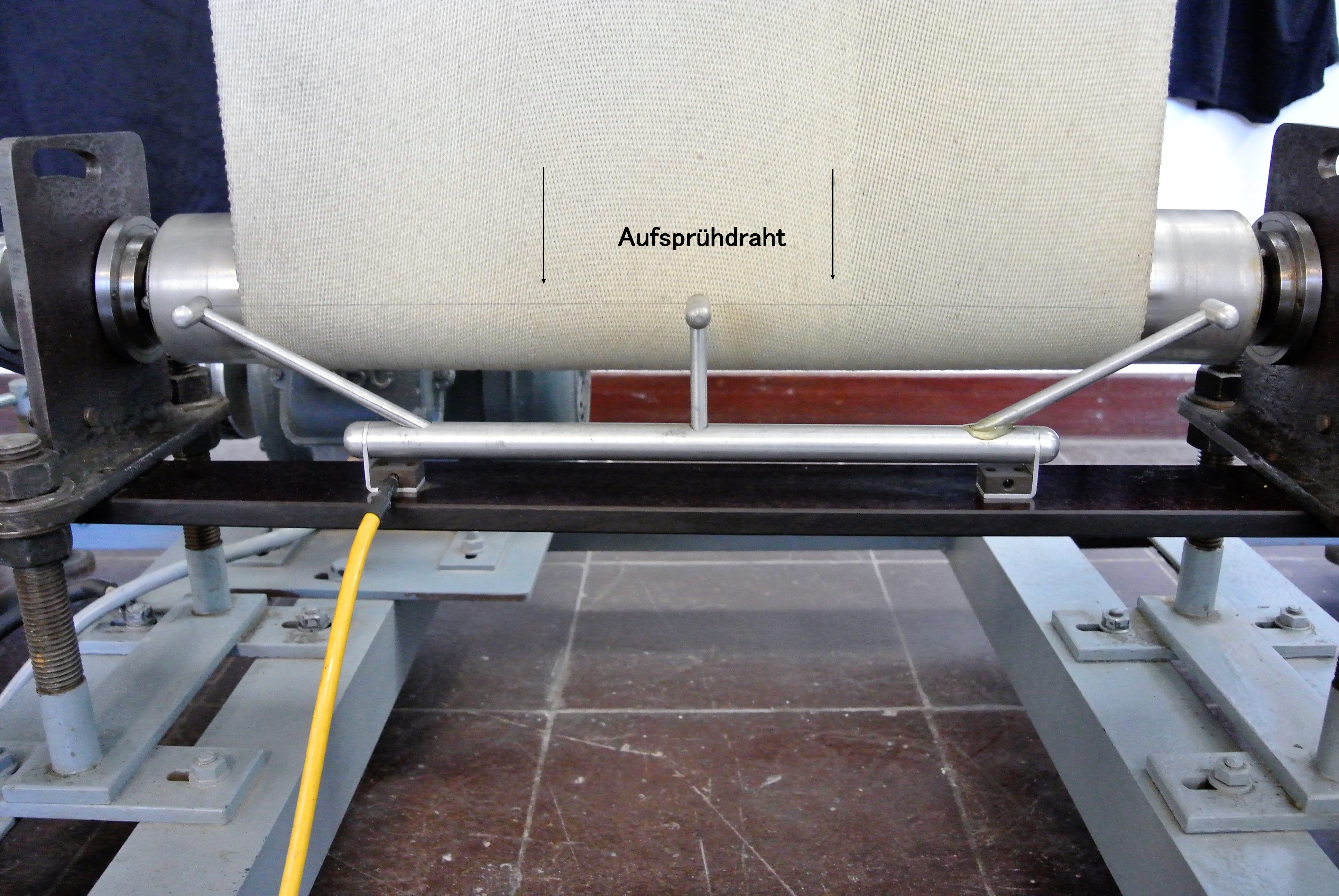

Drehstromzuleitung mit Schalter sowie das Erdkabel anschließen. Das 25 kV Netzgerät über die Schutzwiderstände mit dem Aufsprühdraht verbinden.


Durchführung:

Den Motor für den Bandantrieb einschalten. Die Hochspannung soweit hochregeln, bis ein Überschlag auf das rotierende Band zu sehen ist, dann die Spannung soweit reduzieren, dass kein Überschlag mehr auftritt.

Hinweise:

Alles metallische in näherer Umgebung, mehrere Meter, lädt sich auf!!!


Sicherheitshinweise:

Vorsicht Hochspannung!

Dokumente

---

#tags

E 25.1, Ladung, Influenz, van de Graaff-Generator, feldfrei, Bandgenerator
